GTM卷染機工作原理 高特邁常溫、高溫卷染機吸收了國際的工藝技術自制創新技術，當今世界的傳動及工藝自動化控制系統為高特邁卷染機打下了堅實的基礎。卷染機可以與各種規格的連續平幅前處理、染色設備及后整理設備配套使用，實現了平幅梭織物、天然化纖、混紡、各功能彈力面料的無皺運行，均勻染色。全程對工藝過程的溫度、濃度、時間、浴比、線速度，張力的嚴密控制技術是很好的。

GTM技術參數+織物參數 良好的機械傳動及系統控制技術，來源于織物物理性能、張力值的要求，而GTM卷染機A.B輥交替往復運行，布卷的直徑交替變化，傳動電機的動力差在不斷的變化，要始終確保卷染機運動過程中的一個動態值，勻速轉動，加減速轉動，摩擦阻力，轉動慣量自動動態分配，即恒張力、恒線速。GTM卷染機的控制技術，不再是靠常規測量值來控制，控制系統連續對織物的厚度進行自動計算，二根A.B主輥的卷布半徑變化，A.B輥的往返重量變化，壓力角度變化、轉速變化，針對織物的品種和織物運行的速度，計算出每根A.B主輥所需的張力的動態值。廣泛的實踐證明，因張力波動而產生的織物皺痕也相應地不復存在。

GTM技術參數=工藝參數 染色一次成功意味著每次都能重復相同的過程，適應批量化大小。每批生產量的大小、時間和浴比要求是恒定的，根據織物的品種克重，選擇合適的浴比，每批容布量的單道工序化合反應的時間長短。
1、浴比
工藝的重演，要求每批生產量的大小變化，同類織物的每一批的浴比織物帶走的液體通過液位控制來不斷地補充，系統計算出進出布后的浴槽總重量，液體的總量也就是織物所帶的液體，浴槽內及循環系統內所有液體的總和。然后系統根據工藝要 求添加到約定的浴比。
2、時間
完整的染色工序，化合反映的助劑及染化料工藝的重演，每一道都需要同樣的反應時間，不管數量多少、長度的不同。當一卷布的長度大于或小于平均值時，機器能自動調節運行速度，每道工藝的反應時間，或許對縮水、打樣損失的時間也會通過速度變化加以補嘗，如果布長小于值，系統會自動切入往復擺動功能來反映時間。

GTM卷染機的概述 高特邁卷染機系列，無論是常溫、高溫卷染機都有一個特殊設計的染槽，各種不同長度的布卷都能在固定浴比條件下，進行退渚漂染工藝流程。

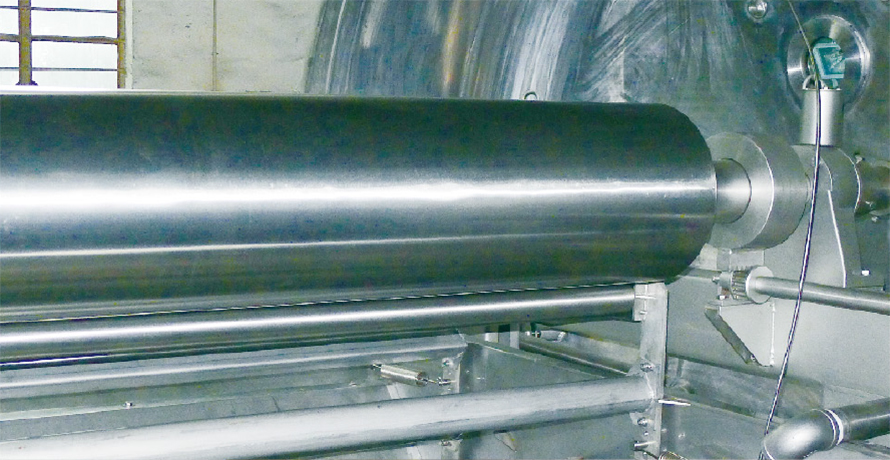

1、兩根A.B往復卷布輥，不銹鋼表面包覆，兩端支承球形軸承，獨立單元，矢量變頻由交流電機傳動。

2、兩個不銹鋼材質的桃形擴幅裝置，上頂端裝有二根導布輥，由斜式拉簧聯接在支架上，平挺擴幅、張力緩沖、恒定染液作用。液槽底部有二支不銹鋼導布輥，位于液面之下。特殊工藝可改邊走布方式、可選用雙槽軋液，桃形退漿輥，真空吸輥。 3、染槽體設有低水位、中水位、高水位，獨到的小浴比設計理念，低水位的液流機構。 4、液體的循環通過一個循環泵來實現，帶有內置式的濾網，不銹鋼管道流量調節，實現勻流均溫。 5、加料附缸帶有進水噴淋、加熱、過濾、回流、排水、線性分段自動加液、自動攪拌功能。 6、蒸汽循環加熱分直接間接，蒸汽管道帶有低噪音結 構，可選配熱交換加熱。所有用于控制供水、供氣、加料、循環、染槽與加料附缸的流通，化學染料助劑的添加，浴槽溫度的閥門均為自動控制。 7、卷染機系列機型配有不同的進出布裝置，標配型配有進出布裝置，帶有擺臂、氣缸、不銹鋼擴福桿、導布輥、主動橡膠棍，配有獨立的傳動，軟啟動、柔停車。 8、可選配PH值在線檢測，耗水耗氣耗電自動程序計量控制。

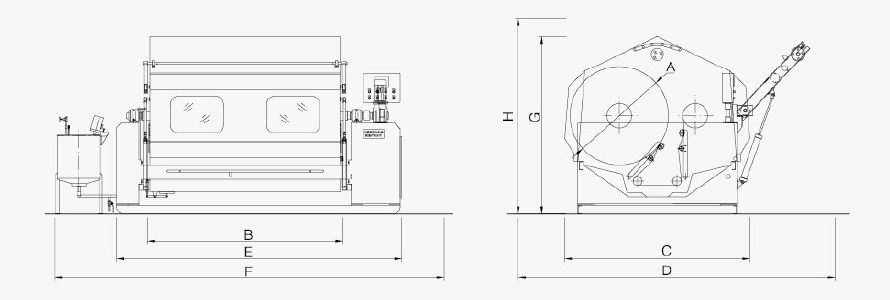

GTM常溫卷染機
機型	SMD400			SMD600			SMD700
單位	mm	mm	mm	mm	mm	mm	mm	mm	mm
羅拉寬度	2000	3200	3400	2000	3200	3400	2000	3200	3400
A	800	800	800	1200	1200	1200	1400	1400	1400
B	2210	3410	3610	2210	3410	3610	2210	3410	3610
C	1600	1600	1600	2300	2300	2300	2700	2700	2700
D	3200	3200	3200	4000	4000	4000	4300	4300	4300
E	3300	4500	4700	3370	4570	4770	3470	4670	4870
F	4450	5650	5850	4270	5470	5670	4370	5570	5770
G	1800	1800	1800	2400	2400	2400	2500	2500	2500
H	2400	2400	2400	2700	2700	2700	2900	2900	2900

注：上述參數僅是表示

1、SMD常溫卷染機特點

SMD常溫常壓卷染機系列，從小樣卷染機到巨型大容量卷染機，適合小批量多品種。主要機型設計有：卷布直徑Φ600mm、Φ1200mm、Φ1400mm、Φ1500mm，外殼體為斜頂設計，自閉式門框，氣動開啟閉合，二個提升氣缸，頂罩加熱室溫，防滴，當門被打開時，頂部加熱自動停止。染槽內加熱方式，直接蒸汽加熱和間接蒸汽加熱。常溫卷染機可選配主動卷布輥錯邊功能，可選配外置熱交換器?？蛇x工藝所需的各種功能需求。

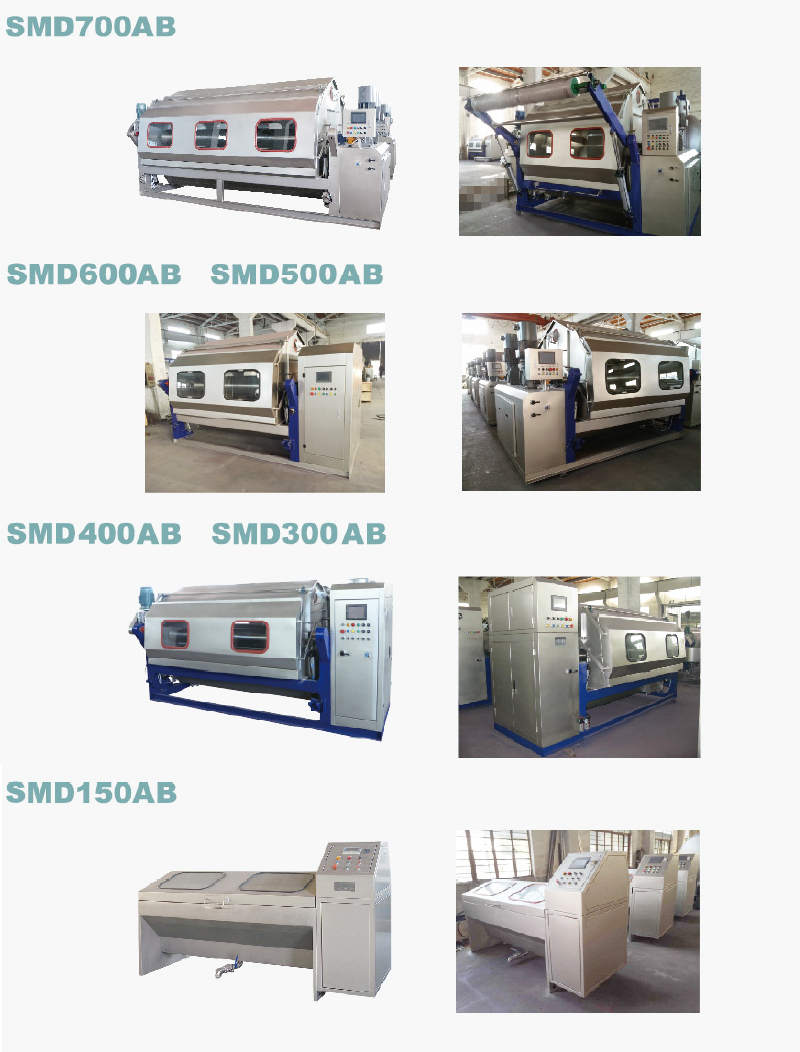

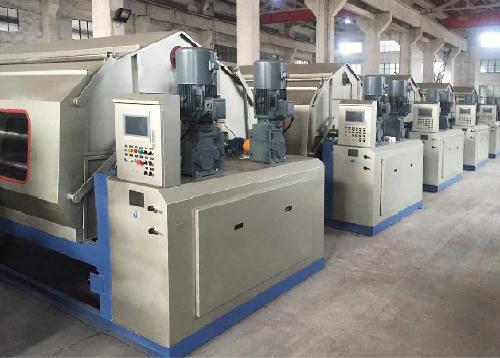

SMD系列常溫卷染機

SGR高溫高壓卷染機

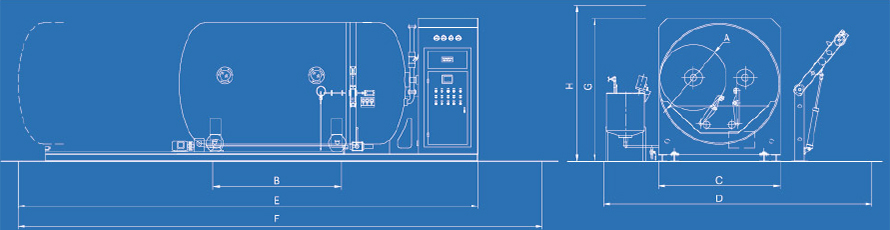

GTM高溫卷染機
機型	SGR400			SGR600			SGR700
單位	mm	mm	mm	mm	mm	mm	mm	mm	mm
羅拉寬度	2000	3200	3400	2000	3200	3400	2000	3200	3400
A	800	800	800	1200	1200	1200	1400	1400	1400
B	1800	3000	3200	1800	3000	3200	1800	3000	3200
C	1850	1850	1850	2300	2300	2300	2650	2650	2650
D	4250	4250	4250	4650	4650	4650	4810	4810	4810
E	6000	8400	8800	6500	8900	9300	6600	9000	9400
F	7000	9400	9800	7500	9900	10300	7600	10000	10400
G	2300	2300	2300	2500	2500	2500	2550	2550	2550
H	2500	2500	2500	2700	2700	2700	3200	3200	3200

注：上述參數僅是表示

2、SGR高溫高壓卷染機特點
SGR高溫高壓卷染機，從小批量機型到大容量染機，性能優越，性價比強勢。主要設計機型為三種：卷布直徑Φ800mm、Φ1200mm、Φ1400mm，外體為高溫高壓筒體，工作壓力為3BAR，可達到140℃工作溫度。操作側有一個Φ150mm觀察窗，壓力容器開啟配有一個安全開關，該機型與常溫卷染機有類似延伸功能。外置高效熱交器為快速升溫和降溫。加料附缸上裝有模似液位測量裝置，染液的過程變化即時能得到補充，以正確的浴比。冷凝水集中在筒體底部，通過自動閥排出。筒體是在雙向?qū)к壣弦苿?，?nèi)缸和外筒體。外筒體是通過減速器直線齒輪傳動工作移動。

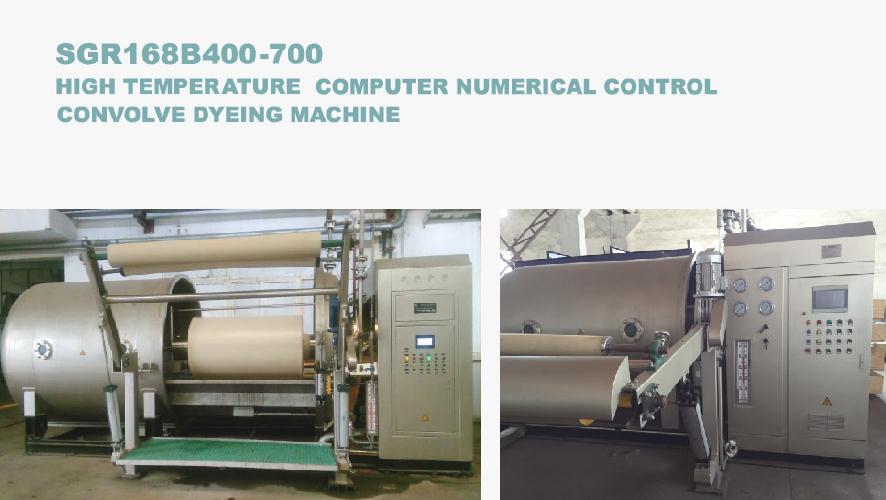

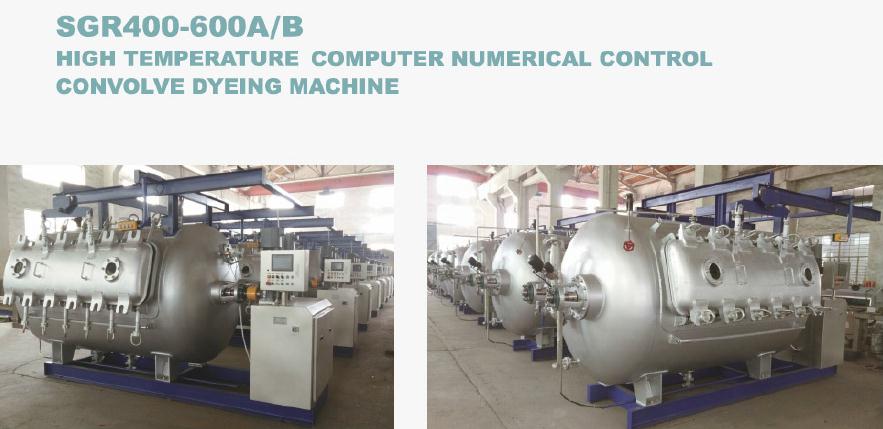

SGR系列高溫卷染機

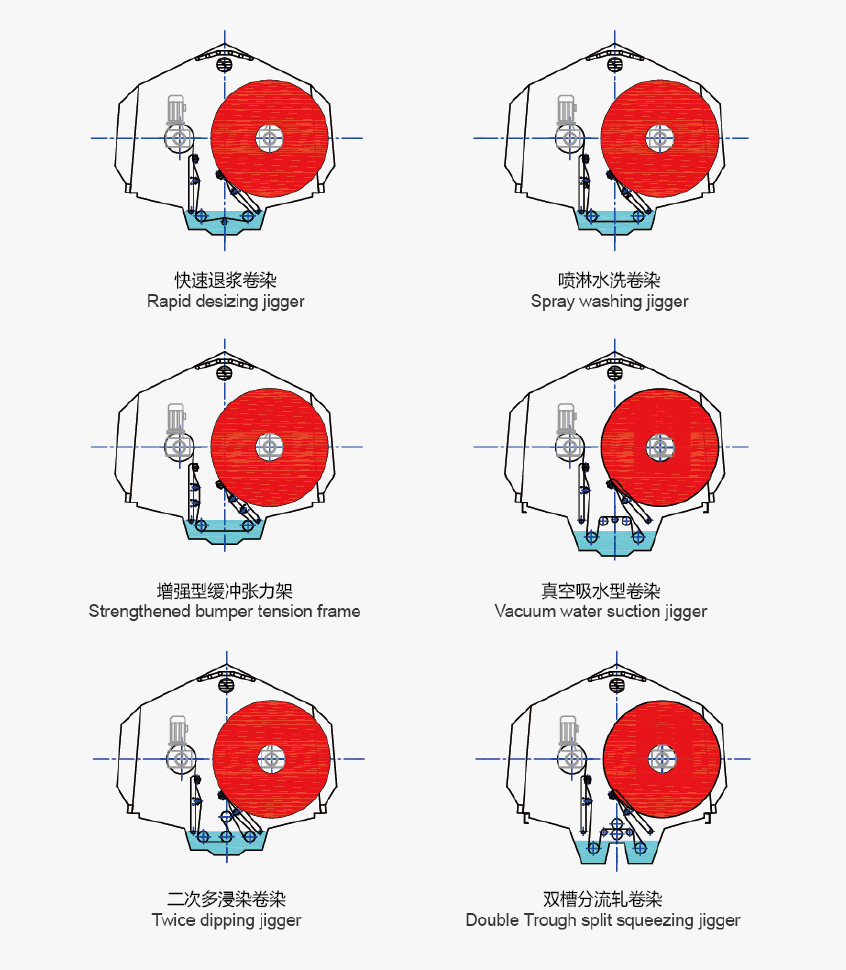

GTM卷染系列示意圖

GTM卷染機型號		常溫常壓卷染機			高溫高壓卷染機
		SMD400	SMD600	SMD700	SGR400	SGR600	SGR700
卷布量	g/㎡	m	m	m	m	m	m
絲綢	30	6000			6000
醋酯、粘膠	90	2000	5500	8500	2000	5500	8500
床單棉布	120	1500	4500	6500	1500	4500	6500
華達尼	180	850	2800	4000	950	2800	4900
斜紋牛仔布	280	600	1800	2700	600	1800	2700
鋪墊織物、裝飾布	380	450	1450	2000	450	1450	2000
技術參數		mm	mm	mm	mm	mm	mm
Φ卷布直徑(A)	Max	Φ800	Φ1200	Φ1400	Φ800	Φ1200	Φ1400
Φ主卷布輥		Φ220	Φ325	Φ350	Φ220	Φ325	Φ350
Φ導布輥		Φ100	Φ120	Φ150	Φ100	Φ125	Φ150
擴幅桃形輥		60	80	80	60	80	80
工藝速度	m/min	5	5	5	5	5	5
	m/max	150	150	150	150	150	150
染液槽容量	min	150	170-800	180-900	150-500	170-800	180-900
浴槽溫度	℃	98	98	98	140	140	140
裝機容量	KVA	6-15	11-18	15-25	6-15	11-18	15-25

配套設施		常溫	高溫
蒸汽壓力 水壓	小 Min	3	5
	Max	6	6
	小 Min	2	3
	Max	4	4
壓縮空氣	小 Min	6	6
	Max	8	8
水的消耗		公升/每公斤織物
漂白+水洗		10-15
活性染色+水洗		20-25
直接染色+水洗		15-20
漂白		3.5-4 hours
活性染色		4-5 hours
直接染色		3.5-4 hours
反應時間		150min

注：消耗量及反應時間取決于織物及所需染的顏色而有所不同。
